关键要点

• 依 JT/T 798—2019 温区橡胶沥青：180℃旋转黏度 2.5~3.5 Pa・s、软化点≥58℃、弹性恢复≥55%

• 橡胶沥青混合料动稳定度可达 8000 次 /mm 以上、低温破坏应变超 3000με、降噪 3~5 dB、寿命延长 30% 以上

• 全寿命周期：初期造价高 15%~20%、养护频次降 42%，15 年综合成本降 9.3%~25%

• 龙腾之路橡胶沥青体系覆盖湿法生产、应力吸收层与混合料全流程，掺量 20%、40 目，达 JT/T 798—2019 温区 I 型

一、引言

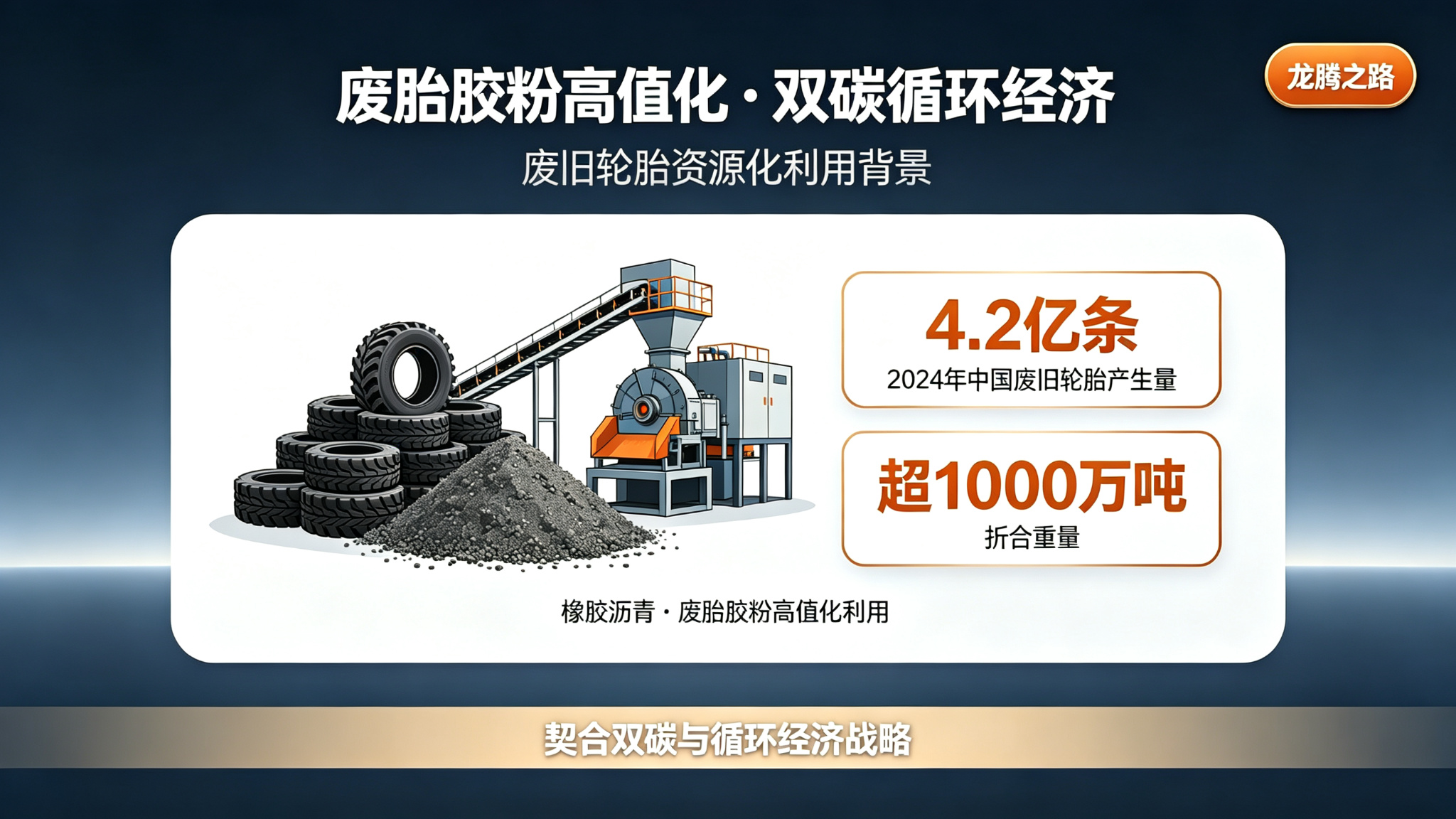

中国 2024 年废旧轮胎约 4.2 亿条、超 1000 万吨，回收利用率约 50%、高值化利用约 18%。橡胶沥青是消纳量大的利用路径，每公里高速上面层可消纳约 3000 条。政策：交通部 "十四五" 纲要要求 2025 年底综合利用率≥35%；生态环境部配套增值税退税 70%→85%。2024 年橡胶沥青占废旧轮胎综合利用 32.7%（较 2023 年 + 4.3 个百分点）、铺设 1.2 万公里、消耗胶粉 60 万吨。

二、作用机理

橡胶沥青是胶粉为分散相、沥青为介质的胶体体系，改性四阶段：润湿分散（0~5 分钟）→溶胀（5~30 分钟，体积膨胀 2~5 倍、黏度升 2~3 倍）→脱硫降解（30~60 分钟）→交联稳定（60 分钟后，超 90 分钟过反应）。三相：吸附沥青相 15%~20%、溶胀橡胶相 25%~35%、游离沥青相 50%~60%；胶粉含炭黑 28%~32%，JT/T 797 要求橡胶烃≥48%、炭黑≥28%、灰分≤8%。

三、分类与技术指标

按 JT/T 798—2019 分三类：普通型（掺量≥20% 外掺）、聚合物复合型（弹性恢复≥80%、离析软化点差≤2.5℃，用于高速 / 桥面）、改性胶粉型（储存稳定）。 温区核心指标：180℃旋转黏度 2.5~3.5 Pa・s（主要控制指标）、针入度 50~70、软化点≥58℃、弹性恢复≥55%、5℃延度≥10cm。寒区到热区黏度升高、软化点提高（≥50→≥58→≥65℃），钢桥面延度≥20cm。

四、路用性能

动稳定度 AR-SMA 6000~8000+、AR-AC 4000~6000 次 /mm（基质 800~1200）；低温破坏应变 AR-SMA 3000~3500με（基质 1800~2200）；疲劳寿命 AR-SMA 150 万～200 万 + 次（基质 20 万～40 万）。机理：高黏度胶结料 + 高油石比 + 弹性骨架。 降噪 AR-AC 3~5 dB、AR-OGFC 5~8 dB；浸水马歇尔 88%~92%、TSR 85%~90%；热氧老化 60 小时后基质复数模量增幅 92.5%~4373%、胶粉改性仅 39.3%~998.3%。实测：广东某高速车辙年增量 2~3mm（普通路面 1/3）、黑龙江横向裂缝 0.2 条 /km（普通 1.0 的 1/5）。

五、生产工艺与质量控制

湿法（占比超 60%）性能明显优于干法，有性能要求的工程宜选湿法。关键参数：反应温度 180~190℃、时间 45~60 分钟、40 目常用、掺量 17.6%~20%。质控：原材料检验（橡胶烃≥48%、炭黑≥28%）、过程监控（每罐 / 每小时黏度检测）、出厂全项检测。

六、施工要点

混合料三类：AR-AC（油石比 6.0%~7.0%，下 / 中面层）、AR-SMA（6.5%~7.5%，重载上面层）、AR-OGFC（降噪排水）。施工温度比普通高 10~20℃：出料 175~185℃、摊铺≥165℃、复压≥140℃、终压≥90℃，碾压遵循 "高温、紧跟、慢压、高频、低幅"。应力吸收层（AR-SAMI）：洒布 2.0~2.5 kg/m²、碎石撒布满铺 60%~70%，用于旧路防反射裂缝。

七、经济性分析

橡胶沥青结合料约 5000 元 / 吨，比 SBS 便宜约 12%；混合料造价比普通 AC 高约 20%~35%。西安公路研究院 LCCA（1 公里高速上面层）：普通沥青总费用 528.35 万元、SBS 490.50 万、橡胶沥青 476.10 万（90.1%）；橡胶沥青初建费 140.60 万较高，但养护 + 改建费仅 20.50 万（普通沥青的 25%）。隐性效益：每公里年省社会成本 15~20 万元、事故率降 10%~15%、面层减薄 1~2cm，15 年综合效益高 25%~30%。较划算场景：重载、寒冷地区、城市降噪、旧路改造。

八、工程案例：某省道 S301 改造

18 公里旧水泥路面（断板率 18%、重载 32%），采用 "碎石化 + AR-SAMI+AR-SMA-13（4cm）" 方案（胶粉掺量 20%、40 目）。混合料实测：动稳定度 7850 次 /mm、低温破坏应变 3120με、TSR 87.5%。运营 1 年对比 SBS 路段：车辙 1.2 vs 3.5mm、横向裂缝 1 vs 6 条 /km、噪声 68.5 vs 72.3 dB；全寿命周期成本低约 18%，每公里节约 35 万～50 万元。

九、选型与趋势

选型：高速重载选 AR-SMA-13；国省道选 AR-AC；城市降噪选 AR-OGFC；旧路加铺用碎石化 + AR-SAMI；桥面用聚合物复合 SMA。误区澄清：性能不弱于 SBS、新工艺已解决异味、施工质量可控（累计铺设超 5000 公里）。趋势：胶粉 + SBS 复合改性成主流（2025 年占 63.4%、预计 2026 年 67.2%）；工厂化环保生产为主；向降噪 + 融雪、透水、智能路面融合；中重度车辙路段替代率 41.2%、新建国省道使用比例≥25%。

结语

橡胶沥青经近 60 年发展，已成为性能、经济合理、环境友好的主流改性技术：高温稳、低温韧、抗疲劳、能降噪；全寿命周期成本降低 9%~25%；每公里消纳 3000 条旧轮胎。选择橡胶沥青，即选择更优的全寿命周期方案。

品牌信息区

关于龙腾之路

新乡市龙腾公路科技有限公司（品牌：龙腾之路 / LONGTON HIGHWAY）

三大核心业务

• 公路化学品：30+ 款乳化剂 / 改性剂 / 添加剂

• 公路建材：乳化沥青 / 冷补料 / 灌缝胶等

• 施工工艺技术：14 项工艺支持

核心差异化

• 绿色低碳：产品常温使用，温拌剂减排 60%+

• 智能创新：传感器评估 + 智能决策养护方案

• 严谨可靠：标准编号引用 + 检测数据 + ISO / 高新资质

联系我们

• 微信公众号：龙腾之路

• 官网：www.xxztlq.com

• 地址：河南省新乡市获嘉县照镜镇楼村精细化工新材料园区
